Descrição

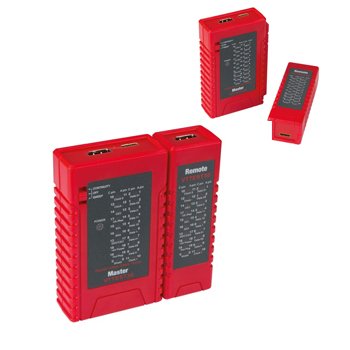

O VTTEST30 foi projetado para testar e verificar instalações e cabos profissionais que incorporam tecnologia de Interface Multimídia de Alta Definição. O dispositivo testa o estado do circuito de fio dos cabos HDMI® padrão e HDMI de alta velocidade com conectores HDMI e conectores mini HDMI.
Equipado com 3 modos de teste (automático de varredura rápida e lenta ou teste manual para passo a passo), esta ferramenta pode testar os condutores em linha reta, curta, aberta, em todos os condutores RGB.
Características
O testador de cabos VTTEST30 permite a verificação rápida e precisa de cabos com conectores HDMI e mini conectores HDMI, mapeamento de continuidade e configuração adequada e exibe 19 pinos assim como o status de conexão de blindagem na unidade principal e remota
Para cabos com conector HDMI e mini conector HDMI (conector para conector, conector para mini conector, mini conector para mini conector) / Especialmente adequado para ser utilizado em instalações onde os cabos passam por paredes ou de dificil acesso onde o diagnóstico rápido é imprescindível.
Função loopback: a função loopback permite testar cabos na função Connector to Connector, Connector para Mini Connector na unidade principal
3 modos de teste:
Rápida para testar o status de todos os condutores em um cabo
Scans de continuidade lenta para testar o status de todos os condutores em um cabo
Teste manual para a detecção passo-a-passo da situação dos condutores individuais
Mapeamento de cabo HDMI: detecção automática de fiação no conector HDMI ou conector HDMI Mini condição em linha reta, curta, aberta, crossover no pino # 1 a # 19 e condutor de blindagem
Solução de problemas: solucione rapidamente problemas e verifique instalação de HDTV e terminação DIY no campo
Os termos HDMI e HDMI High-Definition Multimedia Interface e o logotipo HDMI são marcas comerciais ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.
Especificações
Cabos testados: HDMI padrão e cabo HDMI de alta velocidade com conector HDMI ou Mini conector
Teste de suporte de continuidade (unidade principal e unidade remota): testes de Continuidade de pino a pino, blindagem,e curto circuito
Teste da unidade mestre: 1 x conector HDMI, 1 x HDMI Mini conector
Teste da unidade remota: 1 x conector HDMI, 1 x HDMI Mini conector
Comprimento do cabo: até 50 metros
Modo de teste: varredura rápida automática, varredura lenta automática
Exibe: 19 LEDs e LED de proteção na unidade principal e remota
indicação de sinal sonoro
Indicação de bateria fraca: menos de 6,0 V
Fonte de alimentação: 1 x 9 Vcc (6LR61C) (não incluído)
dimensão:
Unidade principal: 103 × 66 × 27 mm
Unidade remota: 103 × 35 × 27 mm
Peso: 130 g (sem bateria)
Ambiente de funcionamento: 0 ºC a 40 ºC <80% RH
Ambiente de armazenamento: -10 ºC a +50 ºC (<14 ºF a 122 ºF) <70% RH
Informações sobre embalagens
Tipo de embalagem: Blister duplo
